Számtalan
probléma forrása, és szinte mindenik belefut : a kínai ipar remek terméke, a PC
game portjából midit kialakító kábel. Az ország számítástechnikai üzleteinek

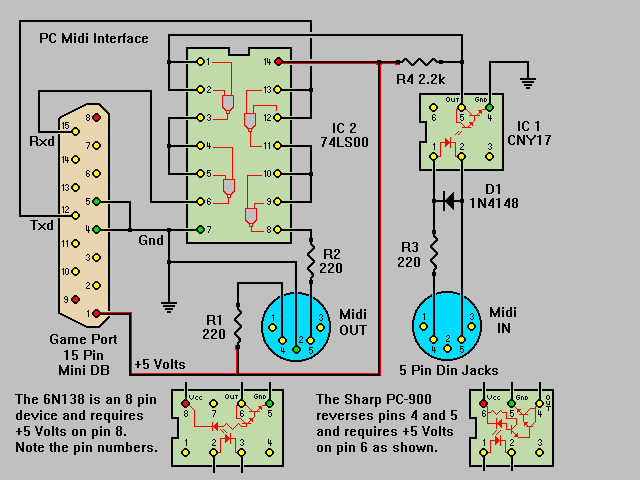

90%-a azt a verziót forgalmazza, ami nem jó. Miért nem jó? Vessünk egy pillantást az
alábbi ábrára! A kapcsolási rajzon jól látható, hogy a kábel fejében fontos
alkatrészek foglalnak helyet. Ezek arra hivatottak, hogy a PC port TTL szintű ki- és
bemenő jeleit konvertálják a MIDI szabványban meghatározott 5 mA-es áramhurokká,
illetve abból vissza. Fontos követelmény a jó minőségű impulzusátvitel, mert a
maszatos, lassú fel- és lefutással rendelkező jelek megbosszúlják magukat. Nem
feltétlenül az alábbi sémát kell követni, de az elv jól látszik. A kínai kábelek
nagy részéből ezek az alkatrészek hiányoznak, és csak TxD, ill. RxD vonalakat
gányolják át a tuchel dugókra. Ilyen esetben természetesen bizonytalanná válik az
átvitel, sokszor egyáltalán semmi nem történik. Némelyik kábel kifelé, vagy
befelé kommunikál ugyan, de nem akar mindkét irányban működni. Vagyis fele
alkatrészt belerakták, a másik felét nem. Az alábbi rajzot 6-7 éve töltöttem le a netről, sajnos, fogalmam sincs honnan, de ezúton köszönöm az ismeretlen amatőrnek!
|
|
|
||
| Mindenkinak ajánlom a
PC-900-as optocsatolót! A CNY-17-ből, illetve a 4N sorozatból válogatni kellene, mert
lassúak! A 6N138 is korrekt. Inverterekként használhatunk szokványos digitális
tranzisztorokat is. Ha valaki nem akar barkácsolni, garantáltan jól működő gyári kábelt tudunk adni. Az aktuális árakért érdeklődjetek! |
